找茬：图一是设备机房，两台空气源主机，一台新风机设备，属于室内机房安装结构

图二是五恒系统分集水器，可以看到安装在墙面箱体里，这是九路分集水器，开启主机制冷模式，流量计看不到流量。

图三是新风机，安装在室外的新风机设备

你是不是找到以上安装的不足之处?ACS来找茬哟。

温馨提示：正确施工的重要性，在五恒系统施工中不注意细节性问题，会影响整套系统的运行。

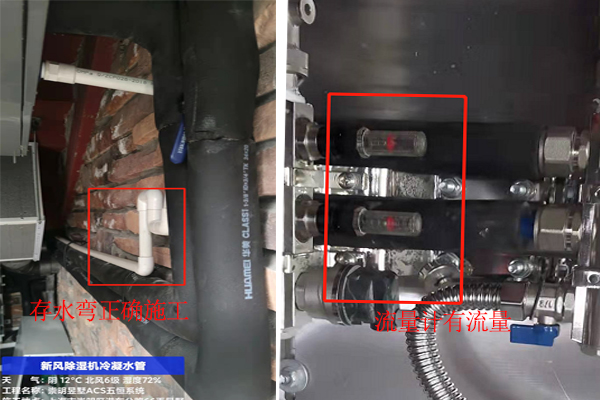

图四

图一的问题在于，在设备机房内，主机出风口会影响新风机的进风，解决方案，可以在主机送风口做排风管

图二的分集水器，可以看到主管道暴露在空气中，后期制冷运行会产生冷凝水，所以必须要做好保温，可以参考图五分集水器保温。

图五

另外分集水器安装反，导致流量计没流量，可以参考图四

图三新风机，新风机设备尚未安装存水弯，新风机出来的水管直接变成了存水弯，可以参考下边正确做存水弯方式施工，如图四。
